水泵节能改造方案

发布时间：2021-03-18 09:30:38

作者：瑞泽能源

多数企业生产加工设备的负荷以交流异步电动机为主，电力消耗一般占企业全部电力消耗的65%左右，水泵负荷量效率较低，特别是2002年我国加入世贸组织后，企业只能通过控制成本来提高经济效益，从而提高经济效益。从而提高竞争力，降低生产成本，节约用电，是关键的经济环节。

　　多数企业生产加工设备的负荷以交流异步电动机为主，电力消耗一般占企业全部电力消耗的65%左右，水泵负荷量效率较低，特别是2002年我国加入世贸组织后，企业只能通过控制成本来提高经济效益，从而提高经济效益。从而提高竞争力，降低生产成本，节约用电，是关键的经济环节。例如某个供水站，供水系统是根据用水量的需求进行调节，就是利用调节泵出水阀来调节流量，需要专人值班，在不同情况下，阀门都要开关。劳力大，同时，由于阀门强制节流使泵产生涡旋冲击，产生强烈的振动和噪音，增加了泵的使用寿命和维修保养等方面的不利损失。其次是由于电机转矩基本不变，这种调整方式形成的供水压力大，造成节流功率严重损失，降低了泵的效率，浪费了电能。

　　因此，根据水泵的相似原理可知：变速时，流量与转速成正比，扬程与转速平方成正比，轴功率与转速立方成正比，从而得出：相同的水泵变速时，水泵的主要性能参数将按照上述比例规律变化，而且，变速时能保持效率基本不变，如果变速时，水泵的转速可调，就能适应当时的需水量变化，这样，就能避免因水泵机组在低效区域运行引起的电机过载，同时，变速时能保持效率基本不变。与此同时，泵的转速越慢，轴功率就越小，电机的输入功率也就越小，这就是调速泵在供水系统中所起的节能作用。

　　水泵变频节能改造中的机泵减速器原理。

　　根据交流电机工作原理中的速度关系，n=60f(1-s)/p，由公式得出：均匀改变电机定子绕组的供电频率，即可使电机同步转速变化平稳。电机速度变慢，轴功率相应降低，电机输入功率也随之降低，泵调速就起到了节能作用。

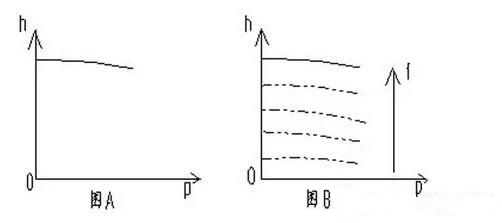

　　交流电动机转速物性为一条稍向下倾斜的曲线，如图A所示，调速时的特性仍为稍向下倾斜曲线，是在不同频率时相互平等的一组曲线，如图B所示：



　　从两图中能看出，变频器的调速特性基本保持了电动机固有的转速特性，它是一组不同频率时相互平行的特性曲线。变频调速具有以下优点：

　　①转差率小，转差损失小，效率可高达90~95%以上。

　　②实现平滑地无级调速，精度高，调速范围宽(0~100%)，频率变化范围大(0~50Hz)。

　　③起动转矩大(可达额定值的1.1倍)，实现软启动减轻启动电流的冲击。

　　④提高电网侧功率因数。

　　⑤变频器可采用高速度的16位CPU与专用的大规模集成电路配合，用软件实现V/5自动调整，具有与计算机可编程控制器联机控制的功能，容易实现生产过程的自动控制。

　　⑥安装容易，调试方便，操作简单。

　　⑦不仅适用于水泵，风机类负荷的节能调速，而且也适用于旧设备的改造，对改善工艺条件，提高产品质量都有其明显效果。
